A. Tujuan [kembali]
- Dapat mensimulasikan rangkaian gabungan sensor LDR dan LM35- Dapat mengetahui grafik respon sensor LM35 dan LDR
- Dapat mengetahui prinsip kerja dan kegunaan setiap komponen sensor LM35 dan LDR
B. Alat dan Bahan [kembali]
1. Resistor
Resistor merupakan salah satu komponen yang digunakan dalam sebuah sirkuit atau rangkaian elektronik. Resistor berfungsi sebagai resistansi/ hambatan yang mampu mengatur atau mengendalikan tegangan dan arus listrik rangkaian.Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm :
Penjelasan pita sensor
2. Sensor LDR
LDR (Light Dependent Resistor) adalah resistor yang berfungsi untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.3. Transistor NPN

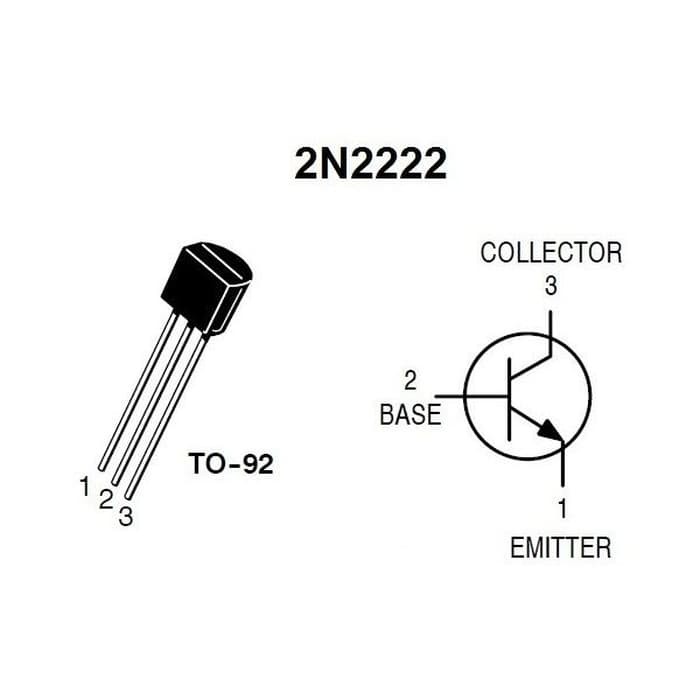

NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari kaki emitor ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor diberikan arus positif pada basisnya.4. OP-Amp
Operasional amplifier atau yang lebih sering disebut op amp merupakan suatu komponen elektronika analog yang berfungsi sebagai penguat atau amplifier multiguna yang diwujudkan dalam sebuah IC op amp.5. LM35
LM 35 adalah komponen elektronika yang memiliki fungsi untuk mengubah besaran suhu menjadi besaran listrik dalam bentuk tegangan.
Grafik respon
6. LED

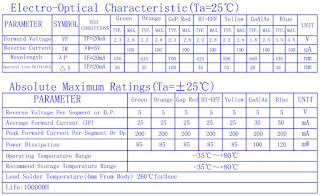

LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).
Datasheet
Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).
7. Baterai DC

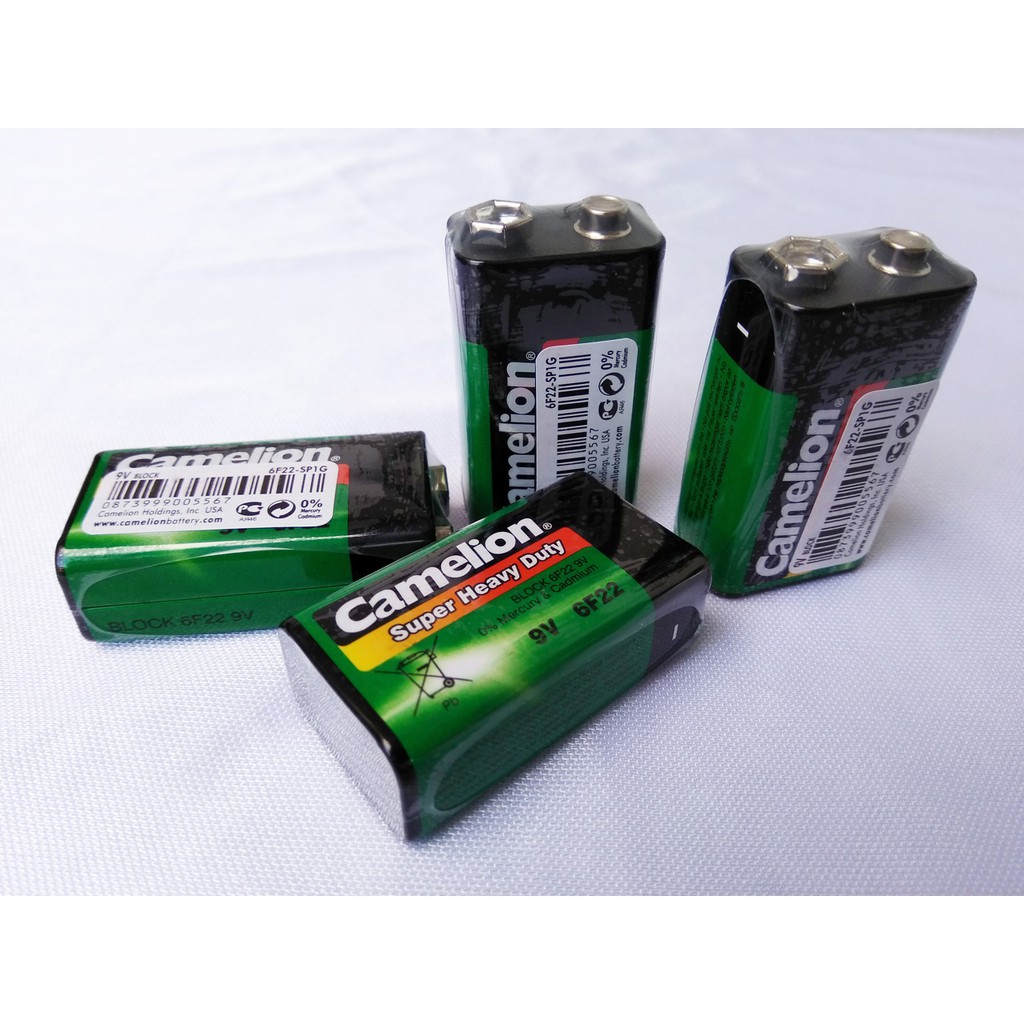

Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).
8. Potensiometer
Jadi apa sebenarnya Potensiometer itu? Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor.
9. Relay
Relay adalah komponen elektronika pada sebuah mobil yang memiliki dua bagian elektromagnetik berupa kontak point dan kumparan. Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Sebuah mobil menggunakan relay rangkaian bagian lampu kepalaC. Dasar Teori [kembali]
1. Resistor
Masukkan angka langsung dari kode warna Gelang ke-1 (pertama)
Masukkan angka langsung dari kode warna Gelang ke-2
Masukkan Jumlah nol dari kode warna Gelang ke-3 atau pangkatkan angka tersebut dengan 10 (10n)
Merupakan Toleransi dari nilai Resistor tersebut
Contoh :
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
Gelang ke 1 : Coklat = 1
Gelang ke 2 : Hitam = 0
Gelang ke 3 : Hijau = 5 nol dibelakang angka gelang ke-2; atau kalikan 105
Gelang ke 4 : Perak = Toleransi 10%
Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.
2. OP-Amp
Terminal yang terdapat pada Simbol Op-Amp (Operational Amplifier/penguat operasional) diantaranya adalah :1. Masukan non-pembalik (Non-Inverting) +
2. Masukan pembalik (Inverting) –
3. Keluaran Vout
4. Catu daya positif +V
5. Catu daya negatif –V
Karakteristik Op-Amp (Operational Amplifier)
Karakteristik Faktor Penguat atau Gain pada Op-Amp pada umumnya ditentukan oleh Resistor Eksternal yang terhubung diantara Output dan Input pembalik (Inverting Input). Konfigurasi dengan umpan balik negatif (Negative Feedback) ini biasanya disebut dengan Closed-Loop configuration atau Konfigurasi Lingkar Tertutup. Umpan balik negatif ini akan menyebabkan penguatan atau gain menjadi berkurang dan menghasilkan penguatan yang dapat diukur serta dapat dikendalikan. Tujuan pengurangan Gain dari Op-Amp ini adalah untuk menghindari terjadinya Noise yang berlebihan dan juga untuk menghindari respon yang tidak diinginkan. Sedangkan pada Konfigurasi Lingkar Terbuka atau Open-Loop Configuration, besar penguatannya adalah tak terhingga (∞) sehingga besarnya tegangan output hampir atau mendekati tegangan Vcc.
Secara umum, Operational Amplifier (Op-Amp) yang ideal memiliki karakteristik sebagai berikut :
- Penguatan Tegangan Open-loop atau Av = ∞ (tak terhingga)
- Tegangan Offset Keluaran (Output Offset Voltage) atau Voo = 0 (nol)
- Impedansi Masukan (Input Impedance) atau Zin= ∞ (tak terhingga)
- Impedansi Output (Output Impedance ) atau Zout = 0 (nol)
- Lebar Pita (Bandwidth) atau BW = ∞ (tak terhingga)
- Karakteristik tidak berubah dengan suhu
3.Sensor LM35
Sensor suhu IC LM 35 merupkan chip IC produksi Natioanal Semiconductor yang berfungsi untuk mengetahui temperature suatu objek atau ruangan dalam bentuk besaran elektrik, atau dapat juga di definisikan sebagai komponen elektronika yang berfungsi untuk mengubah perubahan temperature yang diterima dalam perubahan besaran elektrik. Sensor suhu IC LM35 dapat mengubah perubahan temperature menjadi perubahan tegangan pada bagian outputnya. Sensor suhu IC LM35 membutuhkan sumber tegangan DC +5 volt dan konsumsi arus DC sebesar 60 µA dalam beroperasi. Bentuk fisik sensor suhu LM 35 merupakan chip IC dengan kemasan yang berfariasi, pada umumnya kemasan sensor suhu LM35 adalah kemasan TO-92 seperti terlihat pada gambar dibawahDari gambar diatas dapat diketahui bahwa sensor suhu IC LM35 pada dasarnya memiliki 3 pin yang berfungsi sebagai sumber supply tegangan DC +5 volt, sebagai pin output hasil penginderaan dalam bentuk perubahan tegangan DC pada Vout dan pin untuk Ground.Karakteristik Sensor suhu IC LM35 adalah :
- Memiliki sensitivitas suhu, dengan faktor skala linier antara tegangan dan suhu 10 mVolt/ºC, sehingga dapat dikalibrasi langsung dalam celcius.
-Memiliki ketepatan atau akurasi kalibrasi yaitu 0,5ºC pada suhu 25 ºC.
-Memiliki jangkauan maksimal operasi suhu antara -55 ºC sampai +150 ºC.
-Bekerja pada tegangan 4 sampai 30 volt.
-Memiliki arus rendah yaitu kurang dari 60 µA.
-Memiliki pemanasan sendiri yang rendah (low-heating) yaitu kurang dari 0,1 ºC pada udara diam.
-Memiliki impedansi keluaran yang rendah yaitu 0,1 W untuk beban 1 mA.
-Memiliki ketidaklinieran hanya sekitar ± ¼ ºC.
Tabel karakteristik LM35:
Vout LM35 = Temperature º x 10 mV
Datasheet
4. Sensor LDR
LDR adalah fotokonduktivitas, yang tidak lain adalah fenomena optik. Ketika cahaya diserap oleh material maka konduktivitas material berkurang. Ketika cahaya jatuh ke LDR, maka elektron di pita valensi material tertarik ke pita konduksi. Tetapi, foton dalam cahaya datang harus memiliki energi yang lebih tinggi daripada celah pita material untuk membuat elektron melompat dari satu pita ke pita yang lain (kelambu konduksi)
Prinsip dari aplikasi ini yaitu LM 35 Terhubung ke op-amp secara non inverting,dimana pada saat kondusi suhu <36 maka transistor aktif ,namun relay tidak dikarenakan tidak menerima cukup voltage.Pada saat suhu >36 maka akan terjadi penguatan pada opamp sebanyak 1 kali sehingga mengeluarkan output sebesar 12,1V. Tegangan ini akan mengaktifkan transistor dan juga akan mengaktifkan relay .D. Prinsip Kerja [kembali]
Pada saat relay aktif, maka sumber tagangan pada relay akan mengalir menuju LDR. Pada saat LDR tidak mendeteksi cahaya maka tahanan akan besar sehingga tegangan menjadi kecil dan tidak cukup untuk menghidupkan indikator dan juga relay,sehingga lampu dan kipas tidak menyala.
Pada saat LDR mendeteksi/menerima cahaya maka tahanan akan mengecil secara drastis sehingga tegangan menjadi besar . Lalu output pada LDR akan dikuatkan oleh opamp non inverting sebesar 11x sehingga tegangan yang diperkuat tadi sudah cukup untuk mengaktifkan relay.Karena relay aktif maka sumber tegangan pada relay akan dapat mengalir menju lampu dan juga akan mengaktifkan kipas (MOTOR-DC) yang terhubung secara pararel.
Gambar Rangkaian :
