1. Tujuan [kembali]
- Dapat mengaplikasikan flip-flop, encoder/decoder, atau mux/demux pada rangkaian sensor
- Dapat mengaplikasikan gerbang logika pada rangkaian sensor
2. Komponen [kembali]
- Resistor
Resistor merupakan salah satu komponen yang digunakan dalam sebuah sirkuit atau rangkaian elektronik. Resistor berfungsi sebagai resistansi/ hambatan yang mampu mengatur atau mengendalikan tegangan dan arus listrik rangkaian.
Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.
Penjelasan pita sensor
Resistor mempunyai nilai resistansi (tahanan) tertentu yang dapat memproduksi tegangan listrik di antara kedua pin dimana nilai tegangan terhadap resistansi tersebut berbanding lurus dengan arus yang mengalir, berdasarkan persamaan hukum Ohm.
Penjelasan pita sensor
- Transistor
NPN artinya tipe transistor yang bekerja atau mengalirkan arus negatif dengan positif sebagai biasnya. Transistor NPN mengalirkan arus negatif dari kaki emitor ke kolektor. Emitor berperan sebagai input dan kolektor berperan sebagai output apabila transistor diberikan arus positif pada basisnya.
- Gerbang logika AND dan XOR
- Relay
Relay adalah komponen elektronika pada sebuah mobil yang memiliki dua bagian elektromagnetik berupa kontak point dan kumparan. Relay adalah komponen yang berfungsi untuk mengalirkan arus listrik yang besar dengan menggunakan kendali listrik arus kecil. Sebuah mobil menggunakan relay rangkaian bagian lampu kepala
- OP-AMP
Operasional amplifier atau yang lebih sering disebut op amp merupakan suatu komponen elektronika analog yang berfungsi sebagai penguat atau amplifier multiguna yang diwujudkan dalam sebuah IC op amp.
- Switch SPDT
- IC 40110
- IC 4013
- Baterai
Setiap Baterai terdiri dari Terminal Positif( Katoda) dan Terminal Negatif (Anoda) serta Elektrolit yang berfungsi sebagai penghantar. Output Arus Listrik dari Baterai adalah Arus Searah atau disebut juga dengan Arus DC (Direct Current). Pada umumnya, Baterai terdiri dari 2 Jenis utama yakni Baterai Primer yang hanya dapat sekali pakai (single use battery) dan Baterai Sekunder yang dapat diisi ulang (rechargeable battery).
- Motor DC
Motor listrik yang memerlukan suplai tegangan arus searah pada kumparan medan untuk diubah menjadi energi gerak mekanik.
- Lampu
Lampu adalah sebuah peranti yang memproduksi cahaya ketika mendapatkan arus.
- Buzzer
- 7 Segment
- Sensor sentuh
- Sensor piezo
- Sensor infrared
Sensor IR adalah sebuah sensor yang dapat mendeteksi rintangan menggunakan cahaya inframerah yang dipantulkan. Sensor ini mempunyai dua bagian utama yaitu IR emitter dan IR receiver. Emitter bertugas memantulkan inframerah ke rintangan atau objek kemudian akan dipantulkan dan diterima oleh receiver. Ketika inframerah mengenai sebuah objek, kondisinya akan LOW dan begitu juga sebaliknya.
- LDR
LDR (Light Dependent Resistor) adalah resistor yang berfungsi untuk menghantarkan arus listrik jika menerima sejumlah intensitas cahaya (Kondisi Terang) dan menghambat arus listrik dalam kondisi gelap.
3. Dasar Teori [kembali]
- IC 40110
- IC 4013
- Sensor Sentuh
- Sensor Piezo
- Sensor Infrared
Sensor IR adalah sebuah sensor yang dapat mendeteksi rintangan menggunakan cahaya inframerah yang dipantulkan. Sensor ini mempunyai dua bagian utama yaitu IR emitter dan IR receiver. Emitter bertugas memantulkan inframerah ke rintangan atau objek kemudian akan dipantulkan dan diterima oleh receiver. Ketika inframerah mengenai sebuah objek, kondisinya akan LOW dan begitu juga sebaliknya.
Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.
Sensor ini biasanya digunakan dalam perancangan detektor gerakan berbasis. Karena semua benda memancarkan energi radiasi, sebuah gerakan akan terdeteksi ketika sumber infra merah dengan suhu tertentu (misal: manusia) melewati sumber infra merah yang lain dengan suhu yang berbeda (misal: dinding), maka sensor akan membandingkan pancaran infra merah yang diterima setiap satuan waktu, sehingga jika ada pergerakan maka akan terjadi perubahan pembacaan pada sensor.

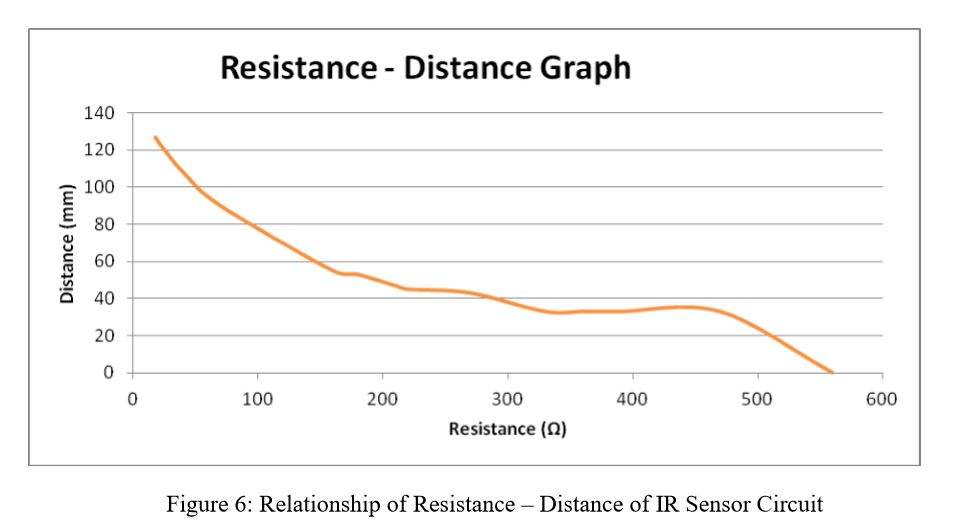

Dari grafik, didapatkan bahwa suhu juga mempengaruhi seberapa jauh IR sensor dapat mendeteksi adanya infrared dimana semakin tinggi suhu disekitar maka semakin pendek jarak yang bisa diukur oleh IR sensor.
- LDR
Dari grafik dapat disimpulkan bahwa besarnya hambatan atau resistansi dari sensor ldr dipengaruhi oleh intensitas cahaya yang diberikan, dan dapat dilihat bahwa semakin besar intensitas cahaya maka nilai resistansinya akan semakin kecil dan begitu sebaliknya.
4. Prinsip Kerja [kembali]
- Touch Sensor
Sensor sentuh diletakkan di gerbang masuk parkir dan akan berlogika '1' apabila pengendara ingin masuk ke parkiran dan akan memperoleh tiket parkir. Output dari sensor sentuh sebesar 5v akan menuju R1 dan RL1, maka RL1 akan aktif dan menghubungkan motor DC ke sumber tegangan baterai, motor disini berfungsi untuk mengangkat plang parkir masuk. Pada R1 tegangan akan diteruskan ke Q1, maka Q1 akan aktif dan arus akan mengalir dari kaki emitter ke collector lalu diteruskan ke IC 40110 pin 9 yang berfungsi sebagai clock up, dari IC akan diteruskan ke 7 segment untuk melakukan perhitungan naik.
- Piezo Sensor
Sensor piezo diletakkan di pintu keluar parkir dan akan berlogika '1' ketika mendeteksi tekanan dari mobil diatasnya, maka akan mengeluarkan output sebesar 4v yang akan diteruskan ke gerbang AND, output dari gerbang AND dijadikan input ke gerbang XOR dan ke pin clock dari IC 4013 (flip flop), pada ic flip flop keluaran Q dihubungkan ke RL2 yang berfungsi sebagai motor DC di pintu keluar. Sedangkan di gerbang XOR yang menerima input dari output gerbang AND dihubungkan ke buzzer sebagai alarm
- Infrared Sensor
Sensor infrared dilektakkan di pintu keluar parkir dan akan berlogika '1' ketika mendeteksi adanya tiket parkir yang telah dikembalikan, output dari sensor dihubungkan ke gerbang XOR, gerbang AND, dan R3, pada gerbang AND dan XOR berfungsi sebagai rangkaian untuk mengaktifkan buzzer, sedangkan pada R3 nanti akan diteruskan ke Q2, ketika Q2 aktif maka tegangan akan mengalir dari kaki emitter ke kaki collector transistor lalu diteruskan ke pin 7 ic 40110 yang bergfungsi sebagai pin clock down, selanjutnya dari ic 40110 akan melakukan perhitungan turun ke 7 segment
- LDR
Sensor LDR diletakkan ditempat terbuka di parkiran, ketika tidak mendeteksi cahaya (malam hari) maka resistansi LDR akan tinggi sehingga tegangan dari Vcc di R6 akan mengalir ke pin 2 op-amp detektor, selanjutnya output dari op amp dihubungkan ke RL3, ketika tegangan cukup maka RL3 akan bergeser ke kanan dan akan menghubungkan lampu di pintu masuk dan keluar parkir dengan sumber tegangan. Ketika LDR mendeteksi cahaya (siang hari) maka resistansi LDR akan rendah sehingga arus akan mengalir melalui LDR dan tidak mengaktifkan RL3.
5. Video [kembali]
6. File Download [kembali]
Download Library Infrared Sensor
Download Datasheet Infrared Sensor
