Praktikum ESD Modul 2

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

1. Tugas Pendahuluan

2. Laporan Percobaan 2

3. Laporan Percobaan 3a

1. Tujuan [kembali]

• Membuat dan menguji rangkaian operasi logika dari counter asynchronus dan synchronus
• Membuat dan menguji rangkaian counter
• Membuat dan menguji rangkaian shift counter dan seven segment

2. Alat dan Bahan [kembali]

• Panel DL2203D
• Panel DL2203C
• Panel DL2203S

3. Dasar Teori [kembali]

a. Counter

Counter adalah perangkat elektronik digital yang berfungsi menghasilkan output berupa state dengan urutan tertentu, urutan state ini merupakan aplikasi dari pulsa-pulsa pada input counter, pulsa-pulsa input tadi dapat berupa clock atau sumber eksternal lainnya. Penerapan counter pada elektronika biasanya untuk aplikasi teknologi digital dengan cara menghitung munculnya logika '0' . Counter yang dapat mengeluarkan urutan biner disebut binary counter, dan counter dikategorikan antara 2, yaitu synchronus dan asynchronus counter.

Counter asynchronus disebut juga Ripple thought counter, atau counter serial, hal ini karena output masing counter dihubungkan ke flip-flop pertama, lalu dari flip-flop ini dihubungkan ke flip flop lainnya secara berurutan

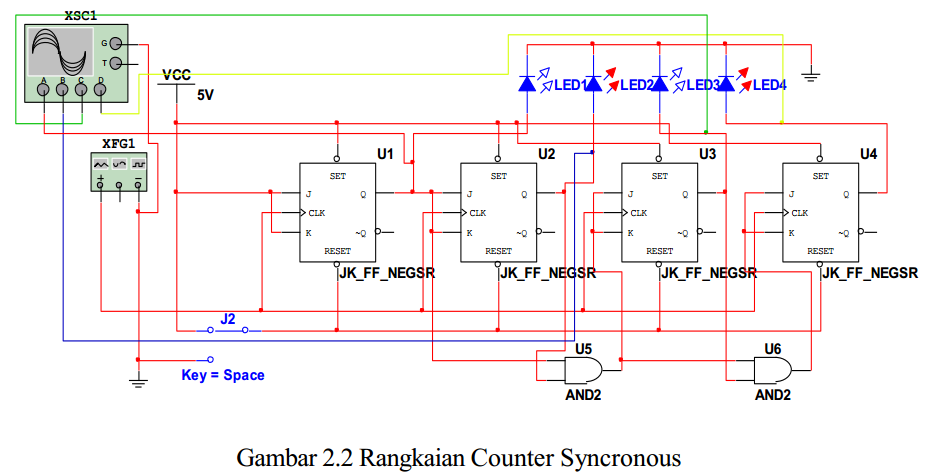

Counter synchronus disebut juga dengan counter paralel, pada counter ini clock dihubungkan ke masing-masing flip flop secara paralel, ini mengakibatkan flip-flop akan menghasilkan state secara serempak, dan karena dihubungkan secara paralel tadi yang menyebabkan counter ini disebut counter paralel.

b. Shift Register

Shift register adalah salah satu rangkaian digital yang terdiri atas flip flop cascade dimana outputnya dihubungkan ke flip flop. Pada shift register, tampilan akan bergeser ke kiri setiap ada input-an baru, shift register juga terdapat dalam rangkaian paralel dan seri

- Serial in Serial Out (SISO)

pada SISO, jalur input data berjumlah 1 dan outputnya juga 1, input dihubungkan ke flip flop, lalu flip flop saling terhubung hingga output.

- Serial in Parallel Out (SIPO)

pada SIPO, jalur input data berjumlah 1, sedangkan output dari flip flop berjumlah sama banyak dengan flip flop, dan dikeluarkan secara serentak

- Paralel in Serial Out (PISO)

pada PISO terdapat jalur input data sejumlah flip flop, dan hanya memiliki satu jalur output, data dari flip flop masuk serentak lalu masuk ke shift register, dan di keluarkan secara satu persatu (seri)

- Parallel in Parallel Out (PIPO)

pada PIPO terdapat jalur input data sejumlah flip flop begitupun dengan jalur outputnya, serta data input dan outpunya keluar secara serentak

c. Seven Segment

Seven segment adalah perangkat elektronika yang tersusun dari 7 buah segment atau matriks, ketujuh segmen ini disusun membentuk angka 8 seperti pada gambar 2.3, 7 segment akan membentuk pola dari ketujuh segment berdasarkan input yang diterima.

4. Percobaan
