1. Sensor Thermal [kembali]
1. Berapa kali penguatan OP-Amp pada rangkaian diatas?
A. 1 kali
B. 1.5 kali
C. 2 kali
D. 3 kali
2. Apa yang terjadi jika sensor LDR mendeteksi adanya cahaya?
A. Resistansi pada sensor akan naik
B. Resistansi pada sensor akan turun
C. Relay akan berpindah ke kiri
D. Rangkaian akan korslet
2. Sensor Mekanis [kembali]
1. Apa yang saja yang dapat menyebabkan relay menjadi off?
A. Touch sensor memberikan tegangan output
B. Jika VCC pada relay diputus
C. Jika terdapat benda yang dideteksi oleh touch sensor
D. Jika resistor diganti menjadi 20k ohm
2. Jenis apakah OP-Amp yang digunakan pada rangkaian diatas?
A. Penguat non-inverting
B. Penguat inverting
C. Komparator
D. Buffer
3. Sensor Optik [kembali]
1. Sensor apa saja yang digunakan pada rangkaian tersebut?
A. PIR dan LM35
B. PIR saja
C. LDR dan PIR C. LDR dan LM35
2. Apa sajakah output yang digunakan pada rangkaian tersebut?
A. Heater
B. LED dan Motor DC
C. Buzzer dan Motor DC
D. Motor DC
4. Sensor Fisika [kembali]
1. Kesalahan pada rangkaian diatas adalah
a. Harusnya Motor DC dan LED dihubungkan secara Seri
b. Harusnya ditambahkan relay pada rangkaian output
c. Harusnya pada LED ditambahkan resistor
d. Harusnya hanya digunakan 1 sensor
2. Apa fungsi VCC pada rangkaian diatas?
a. Sebagai sumber tegangan sensor
b. Sebagai indikator output
c. Sebagai switch
d. Sebagai penggerak tuas switch
5. Sensor Kimia [kembali]
1. Dimanakah kesalahan pada rangkaian diatas?
a. Tidak menambahkan resistor pada output LED
b. Pin logika kedua sensor disatukan
c. Pin output pada sensor dipindahkan ke pin inverting pada OP-Amp
d. Dihapus R1, R2, R3 pada rangkaian
2. Apa fungsi voltmeter pada setiap input dan output pada rangkaian diatas?
a. Untuk mengetahui apakah rangkaian berjalan apa tidak
b. Untuk menghubungkan antar input dan output
c. Untuk memperkuat tegangan pada OP-Amp
6. Tugas Besar Kelompok [kembali]
1. Dimakah kesalahan pada rangkaian diatas?
a. Pada output motor DC menggunakan relay
b. Pada OP-Amp diganti dengan inverting
c. Pada LDR dihapus baterai
d. Lampu pada rangkaian output diganti dengan LED
2. Berapakah output yang dikeluarkan sensor Infrared ketika mendetksi benda
a. 5v
b. 10v
c. 12v
d. 1.5v

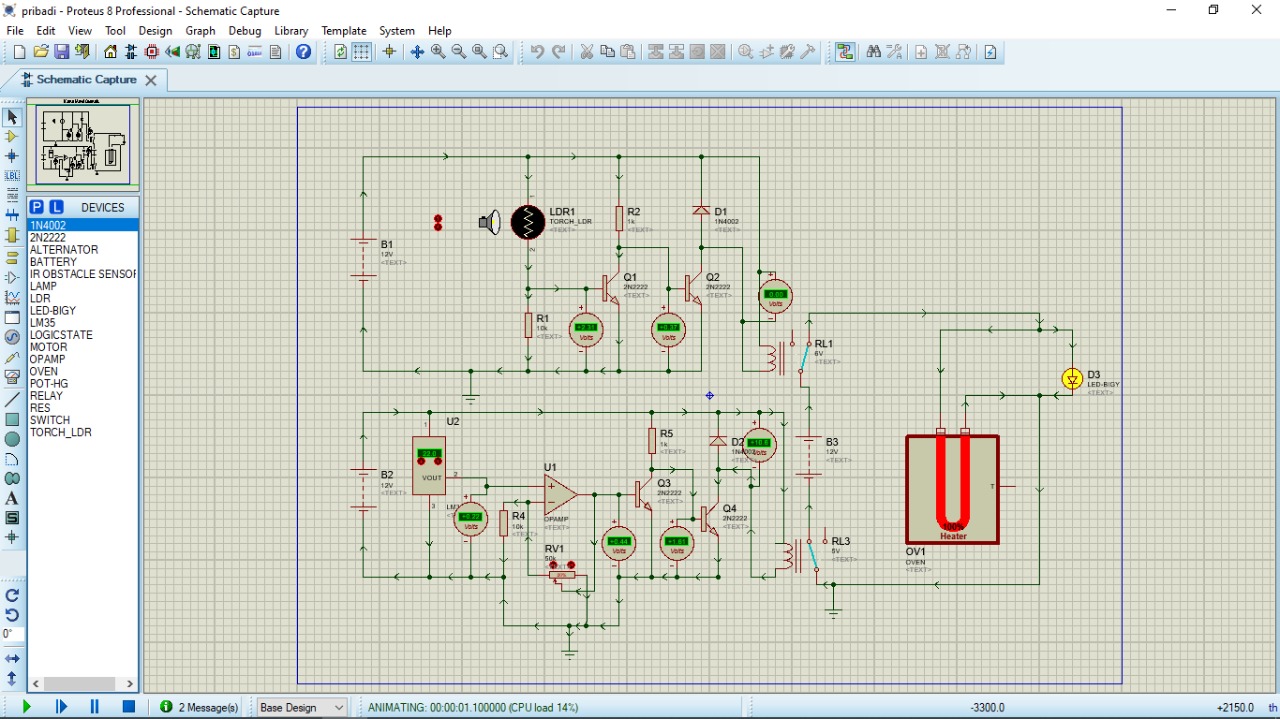

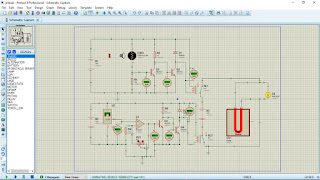

7. Tugas Besar Pribadi [kembali]
1. Dimana sajakah kesalahan pada rangkaian diatas
i. OP-Amp amplifier diganti dengan detektor
ii. Heater diserikan dengan LED
iii. Hapus Q3 dan R4
iv. Pindahkan kabel pada relay LM35 ke sebelah kanan
v. Hapus baterai pada rangkaian output.
a. i, ii, iii
b. i. iii. iv
c. i iv, v
d, ii, iii, iv
e. ii, iv, v
2. Kenapa relay dalam keadaan terdapat tegangan padahal sensor LDR tidak mendeteksi cahaya lampu
a. Karena mendapat sumber tegangan dari baterai karena tidak mengalir ke LDR karena berada dalam posisi resistansi tinggi
b. Karena mendapat sumber tegangan dari baterai di rangkaian output.
c. Karena relay dapat menghasilkan tegangan sendiri
d. Karena mendapat sumber tegangan yang dihasilkan oleh transistor
