Laporan Modul 2 Percobaan 2

1. Jurnal [kembali]

2. Alat dan Bahan [kembali]

  • IC 74LS90D
  • IC 7493N
  • Switch SPDT
  • VCC
  • Function Generator
  • Logicprobe
  • Ground

3. Rangkaian Simulasi [kembali]

4. Prinsip Kerja [kembali]

Pada rangkaian ini terdapat 2 buah IC counter, yaitu IC 74LS90D dan IC 7493N, kedua isi ini sama sama merupakan IC counter tetapi terdapat perbedaan, IC 74LS90D merupakan IC decade counter, sedangkan IC 7493N merupakan IC binnary counter, tiap tiap IC ini dihubungkan dengan switch, switch ini berguna untuk mengatur input logika yang akan diberikan kepada IC, karena switch SPDT ini dihubungkan salah satu kakinya ke VCC untuk logika '1' dan ground untuk logika '0'. Selanjutnya tiap-tiap IC memiliki 4 buah input, tiap inputnya dihubungkan ke probe agar kita ketahui hasil outputnya.

Tiap tiap IC dipasangkan pinnya sesuai konfigurasi pin, selanjutnya perlu diketahui masing masing fungsi dari pin IC, seperti yang kita bahas diatas bahwa kedua IC ini memiliki 4 buah pin input, selanjutnya memiliki 1 pin VCC dan 1 pin ground, pada IC 74LS90D memiliki 6 pin input, 2 pin clock, 2 pin reset dan 2 pin set. Sedangkan pada IC 7493N selain pin output, VCC dan ground disini terdapat 4 buah pin input, yang terdiri dari 2 pin clock dan 2 pin input reset.

5. Video Rangkaian [kembali]

6. Analisa [kembali]

a. Analisa output percobaan berdasarkan ic yang digunakan!

- IC 74LS90D

IC ini merupakan sebuah IC Decade counter, decade counter berarti IC yang berfungsi untuk menghitung sebanyak sepuluh (0-9). IC 74LS90D ini terdiri atas rangkaian yang berisi 4 buah flip-flop dengan 4 buah output yaitu Q0 - Q3, output ini diberikan pin 8, 9, 11, 12. Untuk pin 10 nya disini digunakan sebagai sumber tegangan (pin VCC), pada output terdapat 7 buah pin yang terdiri dari 2 buah pin clock (pin 1 dan 14) 2 buah pin reset dan 2 pin set, masing masing pin ini terhubung ke logicstate NAND, lalu 1 pin ground.

Karena pin input reset dan set masing masing terhubung ke logicgate NAND, maka ketika kedua pin R (pin 2, 3) berlogika 1, akan dinegasikan menjadi 0, sehingga output dari IC akan L di ke-empat pin, sesuai dengan hasil percobaan kita ketika B0 dan B1 berlogika 1 maka IC akan off apapun input pin lainnya.

- IC 7493N

IC ini merupakan sebuah IC Binary counter, binary counter berarti IC yang melakukan perhitungan berdasarkan nilai biner maksimal yang dapat dicapai, dimana IC ini memiliki 4 pin output, maka nilai maksimum yang dapat dicapai IC adalah 1111 atau 15 dalam nilai desimal. Pada IC ini memiliki 4 input yang terdiri dari 2 clock, dan 2 reset.

b. Jika switch 3 dan 4 off analisa output yang didapatkan dari IC 74LS90D

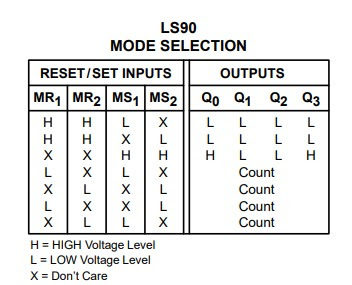

Apabila switch 3 dan 4 (pin 6 dan 7) dalam kondisi off, maka output IC akan berada dalam kondisi count, atau melakukan perhitungan dari 0 ke 9 asalkan pin 2 dan 3 tidak dalam logika '1', karena sesuai dengan tabel logika IC74LS90D bahwa IC akan Off apabila pin 2 da 3 dalam kondisi '1'. Betuk diagram logika dari IC ini memiliki kesamaan denga IC 74LS90D dimana pin input resetnya dihubungkan dengan logicgate NAND, maka akan dinegasikan ketika inputnya sama sama '1', atau IC akan off.
